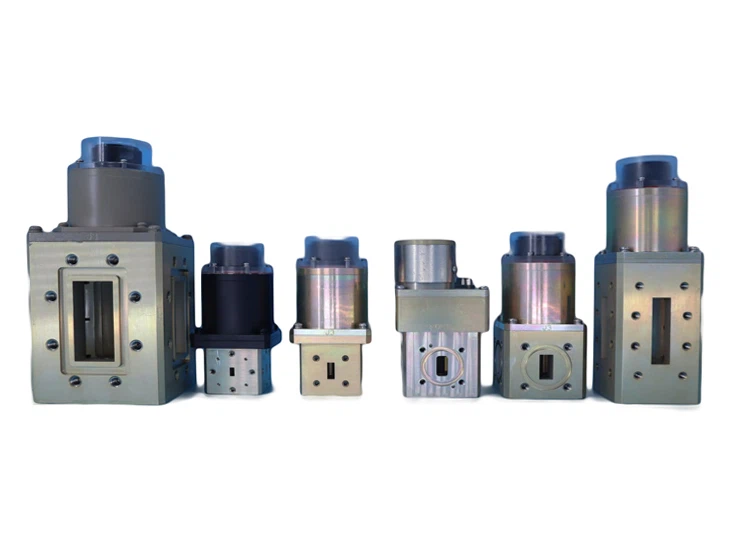

Toote profiil:

Thelainejuhi lülitiseerial on väike sisestuskadu, suur isolatsioon ja suur võimsus.

Lainejuhtlüliti on spetsiaalne elektrooniline komponent, mida kasutatakse mikrolaine{0}}- ja millimeeterlainerakendustes elektromagnetlainete voo juhtimiseks. See toimib laine levimise põhimõttel metallilises või dielektrilises lainejuhistruktuuris.

Thelainejuhi lülition loodud pakkuma tõhusat ja usaldusväärset ümberlülitamist erinevate edastusteede vahel lainejuhtsüsteemis. Tavaliselt koosneb see liikuvast elemendist, nagu kolb või kolb, mida saab mehaaniliselt käivitada, et suunata laineenergia ümber ühelt teelt teisele.

Lainejuhtlülitid pakuvad mitmeid eeliseid, sealhulgas väike sisestuskadu, suur isolatsioon ja suurepärane toitehaldusvõime. Need on võimelised toime tulema suure võimsustasemega ilma olulise signaali halvenemiseta, mistõttu sobivad need nõudlikesse rakendustesse, kus signaali terviklikkus on ülioluline.

Lisaks on lainejuhtlülititel kiire lülituskiirus, mis võimaldab kiiresti ja täpselt juhtida elektromagnetlainete suunamist. See muudab need ideaalseks rakenduste jaoks, mis nõuavad kiiret reageerimisaega, nagu radarisüsteemid, sidevõrgud ning katse- ja mõõteseadmed.

Lainejuhtlülitite disain ja konstruktsioon võimaldavad töötada ka laias sagedusvahemikus, ulatudes tavaliselt mitmest gigahertsist kuni terahertsi sageduseni. See mitmekülgsus muudab need sobivaks kasutamiseks erinevates traadita sidesüsteemides, satelliitsides ja teadusuuringutes.

Kokkuvõttes alainejuhi lülition mikrolaine- ja{0}}millimeeterlainesüsteemides kriitiline komponent, mis tagab tõhusa ja täpse kontrolli elektromagnetlainete suunamise üle. Selle väike sisestuskadu, suur isolatsioon ja toitehaldusvõime muudavad selle oluliseks tööriistaks rakenduste jaoks, mis nõuavad usaldusväärset ja -jõudlusega signaalivahetust.

Shaanxi Academy of Aerospace Technology Application Co., Ltd. (edaspidi SATA) on spetsialiseerunud mikrolainelülititele. Oleme pakkunud oma ülemaailmsetele klientidele erinevat tüüpi mikrolainelüliteid, nagu koaksiaallülitid, lainejuhtlülitid ja integreeritud lainejuht-/koaksiaallülitid.

SATA võib pakkuda ka kohandatud tooteid vastavalt klientide nõudmistele.

Küsimuste korral võtke meiega kindlasti ühendust. Meil on alati rohkem kui hea meel pakkuda oma klientidele paremat tuge ja paremaid lahendusi.

Eriomadused:

● Ajami tüüp: lukustus

● Liides: pistikupesa

● Väike sisestuskadu

● Töötemperatuuri vahemik: -55 kraadi ~ +85 kraadi

Tehnilised parameetrid:

Lainejuhi tüüp	Sagedusvahemik (GHz)	VSWR	Sisestamise kaotus (dB)	Isolatsioon (dB)	Vahetusaeg (ms)
WR-19	39.5~59	Väiksem või võrdne 1,15	Väiksem või võrdne 0,2	Suurem või võrdne 70	Vähem kui 50 või sellega võrdne
WR-22	33~50	Väiksem või võrdne 1,15	Väiksem või võrdne 0,2	Suurem või võrdne 80	Vähem kui 50 või sellega võrdne
WR-28	26.5~40	Väiksem või võrdne 1,10	Väiksem või võrdne 0,10	Suurem või võrdne 80	Vähem kui 50 või sellega võrdne
WR-34	21.7~33	Väiksem või võrdne 1,15	Väiksem või võrdne 0,05	Suurem või võrdne 80	Vähem kui 50 või sellega võrdne
WR-42	17.6~26.7	Väiksem või võrdne 1,15	Väiksem või võrdne 0,10	Suurem või võrdne 70	Vähem kui 50 või sellega võrdne
WR-51	15~22	Väiksem või võrdne 1,10	Väiksem või võrdne 0,10	Suurem või võrdne 80	Vähem kui 50 või sellega võrdne
WR-62	12.4~18	Väiksem või võrdne 1,06	Väiksem või võrdne 0,05	Suurem või võrdne 80	Vähem kui 50 või sellega võrdne
WR-75	10~15	Väiksem või võrdne 1,10	Väiksem või võrdne 0,05	Suurem või võrdne 80	Vähem kui 50 või sellega võrdne
WR-90	8.5~12.5	Väiksem või võrdne 1,10	Väiksem või võrdne 0,05	Suurem või võrdne 80	Vähem kui 50 või sellega võrdne
WR-112	7.05~10	Väiksem või võrdne 1,10	Väiksem või võrdne 0,05	Suurem või võrdne 80	Vähem kui 60 või sellega võrdne
WR-137	5.85~8.2	Väiksem või võrdne 1,08	Väiksem või võrdne 0,05	Suurem või võrdne 80	Vähem kui 100 või sellega võrdne
WR-159	4.6~7	Väiksem või võrdne 1,05	Väiksem või võrdne 0,05	Suurem või võrdne 80	Vähem kui 150 või sellega võrdne
WR-187	3.9~6	Väiksem või võrdne 1,10	Väiksem või võrdne 0,05	Suurem või võrdne 80	Vähem kui 100 või sellega võrdne
WR-229	3.3~4.9	Väiksem või võrdne 1,05	Väiksem või võrdne 0,05	Suurem või võrdne 80	Vähem kui 200 või sellega võrdne
WR-430	1.7~2.6	Väiksem või võrdne 1,05	Väiksem või võrdne 0,02	Suurem või võrdne 80	Vähem kui 160 või sellega võrdne

Rakendused:

● Sidesüsteemid

● Radarisüsteemid

● Testimissüsteemid

● Juhtimissüsteemid

● ECM-süsteemid

KKK:

1) Hinna kohta

Hind on läbiräägitav. See sõltub teie kogusest.

Parem andke meile päringu tegemisel teada soovitud kogus.

2) MOQ kohta

MOQ on 2 tk.

3) Teave teostusaja kohta

Tarneaeg sõltub tootest ja kogusest, üldiselt jääb vahemikku 10 kuni 12 nädalat pärast (täis)makse laekumist.

4) Garantii kohta

Pakume kõikidele toodetele 12-kuulist garantiid.

Viime läbi kõikide toodete range kvaliteedikontrolli ja tagame, et kõik tooted on kvalifitseeritud.

Kõik kvaliteediprobleemid, vastame niipea kui võimalik ja tegeleme sellega kohe.

5) Näidise kohta

Näidis on tasuta, kuid kauba kogutakse või maksate meile ettemaksu.

6) Maksetähtaja kohta

Täielik tasumine toimub 5 tööpäeva jooksul pärast lepingu allkirjastamist.

Kui olete meie püsiklient, võib see sõltuvalt teie kogusest olla läbiräägitav.

7) Umbes reageerimisaeg

Vastame teie päringule esimesel võimalusel, tavaliselt 24 tunni jooksul, minimaalse vastuseajaga 2 tundi.
